Notre force : identifier la cause première des problèmes.
Qu’il s’agisse d’une surcharge ou d’une mauvaise exécution, notre analyse ciblée permet une réparation durable.

• Recherche de la cause profonde pour éviter les récidives.
• Respect des règles de l’art et des normes de construction en vigueur.
• Garantie de sécurité et de longévité pour votre charpente bois.

Notre expertise dépasse la simple pose de charpente ou réparation de toiture.
Nous sommes des spécialistes de la rénovation de charpente en bois, avec une approche basée sur la compréhension des structures existantes.

• Évaluation de l’état du bois.
• Détection des pathologies charpente et défauts pouvant compromettre la solidité.
• Mise en place d’une stratégie de réparation adaptée.

En tant qu’expert charpentier en Hautes-Pyrénées, nous appliquons rigoureusement  :

Le NF DTU 31.1

L’Eurocode 1 (NF EN 1991) Poids volumiques, poids propres, charges d’exploitation des bâtiment

L’Eurocode 5 : Calcul des structures en bois

👉 Ce respect garantit une charpente conforme, solide et durable, capable de résister aux conditions climatiques exigeantes de notre région (neige, vent en altitude, humidité).

• Cause : fuite non localisée sur la toiture (tuile déplacée, ardoise cassée, défaut d’étanchéité).

• Risque : goutte à goutte répétée sur un chevron, une panne ou une ferme → dégradation lente mais certaine, nécessitant un remplacement complet.

• Solution : réparation rapide de la couverture + traitement préventif du bois.

• Prévention : faire inspecter la toiture après les fortes intempéries, vérifier régulièrement les ardoises ou tuiles, anticiper toute infiltration dès les premiers signes.

• Cause : humidité et champignons lignivores (infiltrations d’eau, mauvaise ventilation).

• Risque : pourrissement du bois, perte totale de rigidité, nécessité de remplacer la panne ou la ferme concernée.

• Solution : remplacement du bois atteint + amélioration de la ventilation et réparation de l’étanchéité de la toiture.

• Prévention : inspection après chaque hiver, entretien de la couverture, installation éventuelle de grilles de ventilation pour limiter la condensation.

• Cause : panne fissurée ou fendue (bois sous-dimensionné, surcharge de toiture, défaut d’appui).

• Risque : affaissement du pan de toit, cassure brutale, danger pour la couverture et la sécurité du bâtiment.

• Solution : remplacement de la panne intermédiaire par une section conforme aux normes (Eurocode 5, DTU 31.1), avec recalage correct des appuis.

• Prévention : contrôle régulier de la charpente, calculs de charge avant toute réfection de toiture, choix d’un bois adapté et traité en amont.

• Cause : bois sous-dimensionné (mauvaise conception initiale, non-respect des règles de calcul).

• Risque : fléchissement progressif, perte de portance, déformation de la toiture.

• Solution : pose d’une panne de section adaptée, éventuellement accompagnée d’un renforcement (moisage ou ajout de pièces complémentaires).

• Prévention : faire vérifier la charpente par un expert avant tout aménagement de combles, et toujours se baser sur les normes Eurocode et DTU pour dimensionner les sections.

• Cause : appui mal calé ou affaissé (dégradation du support, défaut de mise en œuvre).

• Risque : déséquilibre de la charpente, fissuration des murs porteurs, instabilité de la toiture.

• Solution : réfection complète des appuis (coffrage béton armé pour panne sablière, calage ou renforcement).

• Prévention : vérifier régulièrement les points d’appui, éviter les infiltrations d’eau qui fragilisent les murs et contrôler l’alignement des pannes.

L’exemple de ce chantier, dont la charpente a été entièrement remise à neuf, est la meilleure preuve de notre capacité à gérer les projets les plus complexes. Si nous sommes en mesure de mener à bien un tel chantier, c’est que nous avons l’expertise, la capacité et le savoir-faire pour la pose et le remplacement d’un simple élément de charpente.

Nous garantissons un travail durable et de qualité qui respecte les normes de sécurité en vigueur et qui est toujours basé sur le DTU 31.2.

Si la méthodologie de travail présentée (l’ordre des étapes à suivre de A à Z) est universelle pour garantir une réfection de qualité, les données techniques, les dimensions des bois et les espacements (sections, liteaux, chevrons, etc.) sont spécifiques et propres à ce chantier illustré.

Par conséquent, les données de dimensionnement que vous verrez ne doivent en aucun cas être reproduites sur un autre chantier. Elles ne sont valables que pour la configuration que nous avons traitée. Chaque projet est unique et exige son propre diagnostic avant toute intervention.

Chez HMLS 65, nous réalisons des études techniques complètes pour chaque projet, en appliquant les DTU (Document Technique Unifié) comme le DTU 31.2 (Charpentes et escaliers en bois).

Les dimensions de chaque élément de charpente que nous posons sont le résultat de calculs précis prenant en compte :

• L’altitude du chantier.

• L’inclinaison de la toiture (MGF – Multiplicateur Global de Force).

• La densité et l’essence du bois.

• Les charges climatiques propres à votre zone.

Notre engagement est de garantir la solidité et la conformité en appliquant les normes au cas par cas. Pour les projets exceptionnels ou complexes (monuments historiques, sections monumentales), notre collaboration avec un bureau d’études spécialisé renforce cette rigueur.

Le diagnostic de l’état structurel du mur est réalisé en conformité avec les critères techniques stricts des DTU en vigueur.

 Le Rôle du DTU 20.1

• Le DTU 20.1 (Maçonneries de petits éléments) est notre référence pour évaluer la résistance et l’horizontalité du support.
• Ce guide définit les exigences minimales pour l’arase, ce qui nous permet de vérifier si elle peut supporter la nouvelle charpente sans risque d’affaissement ou de désalignement.

Notre diagnostic n’est jamais systématique. C’est l’analyse croisée des exigences des normes techniques qui valide le niveau d’intervention. Notre but est de ne remplacer que l’élément défectueux pour optimiser la durée et le coût du chantier.

 Le DTU 31.1 est Juge et le juges de comformité

• Le DTU 31.1 (Charpentes et escaliers en bois) est essentiel. Il nous fournit les tolérances maximales d’horizontalité et de planéité que l’arase doit impérativement respecter pour garantir une interface sécurisée avec la panne sablière.
• Ce guide permet de comparer l’état actuel de l’arase et de la panne sablière à la norme d’acceptation en vigueur.

L’expertise détermine donc la solution la plus honnête et la plus durable :

• Remplacement Partiel : Si l’arase est saine et respecte les tolérances du DTU 31.1, seule la panne sablière défectueuse est déposée et remplacée.
• Réfection Totale : Si l’arase est fissurée, désalignée ou ne respecte pas la norme d’acceptation, elle nécessite des travaux de maçonnerie pour garantir une base conforme à la loi.

Dans le cas précis illustré par nos photos, le diagnostic a révélé que l’arase en place ne respectait pas les tolérances requises par le DTU 31.1 : elle était fissurée et la panne sablière était massivement dégradée.

La conclusion de notre expertise a donc été sans appel : la Réfection Totale était obligatoire. Il était nécessaire de déposer l’ancienne panne sablière, de démolir et de couler une nouvelle arase en béton armé (étape suivante) pour garantir une base saine et sécurisée.

L’armature métallique est l’élément qui garantit la stabilité structurelle du nouveau support. Son dimensionnement est obligatoire et rigoureusement encadré par le DTU 21 (Exécution des ouvrages en Béton).

 Résistance aux Forces

• Arrachement (Traction) : L’acier est dimensionné pour empêcher le soulèvement de l’arase, notamment sous l’effet des efforts du vent.

• Poussée Horizontale : Le ferraillage sécurise l’arase contre les poussées exercées par le poids de la charpente et de la couverture.

Nous réalisons une étude de descente de charge pour dimensionner précisément le type et l’espacement des aciers.

Offre la Résistance Maximale à l’Arrachement. Il crée un lien moléculaire sans fragiliser l’arase. C’est la solution premium, recommandée pour toitures lourdes et zones exposées.

Solution rapide, mais présente un risque de fragilisation sur support ancien ou fragile par contrainte mécanique.

Méthode traditionnelle, mais offre une faible résistance à l’arrachement.

Comme l’illustre la photo de perçage, nous avons opté pour l’Ancrage Chimique Scellé. Ce choix garantit la plus haute résistance à l’arrachement (soulèvement par le vent) et protège l’intégrité de la nouvelle arase en béton armé. Notre protocole inclut le dimensionnement précis de l’espacement des tiges filetées, le nettoyage par soufflage du trou, et le respect du temps de prise pour un scellement optimal, assurant une conformité totale au DTU 31.1.

Pourquoi une panne intermédiaire doit-elle être remplacée ?
La panne intermédiaire est un élément essentiel de la charpente. Plusieurs causes peuvent rendre son remplacement indispensable :

• Sous-dimensionnement, qui provoque un affaissement et parfois une cassure visible du pan de toit.

• Attaque d’insectes xylophages, lorsque le bois n’a pas bénéficié d’un traitement préventif.

• Humidité et champignons, qui fragilisent et détruisent la rigidité du bois.

• Mauvais appuis, qui entraînent des fissures ou des déformations.

Chaque cause identifiée amène une solution adaptée. Parfois un traitement peut suffire, mais lorsque la panne est trop endommagée, son remplacement est obligatoire.

Les pannes intermédiaires sont des éléments horizontaux essentiels qui assurent la stabilité et la répartition des charges entre la panne sablière (en bas de toit) et la panne faîtière (en haut). Leur rôle principal est multiple

Étant donné qu’elles supportent une grande partie de la surface de toiture, leur dimensionnement est critique.

Une panne intermédiaire sous-dimensionnée (comme celle que nous remplaçons) montre rapidement des signes de faiblesse (flèche excessive, vrillage), mettant en péril l’intégrité des chevrons et la sécurité globale de la toiture.

C’est pourquoi il est impératif de les dimensionner selon la méthodologie combinant les Charges Permanentes (G) et les Charges Variables (Q), conformément aux exigences des Eurocodes 1 et 5 et du DTU 31.1, en tenant compte des contraintes climatiques spécifiques aux Hautes-Pyrénées.

Elles collectent la totalité des charges verticales provenant des chevrons et de la couverture (tuiles, liteaux, neige) sur toute l’étendue du versant. Elles transmettent ensuite ces charges aux murs porteurs ou aux fermes de la charpente.

Elles réduisent la portée libre des chevrons. Sans pannes intermédiaires correctement espacées, les chevrons plieraient sous leur propre poids et les charges climatiques.

Elles participent activement à la rigidité de la toiture, la protégeant des forces horizontales du vent.

Le calcul d’une panne intermédiaire est effectué en deux phases. Cette double vérification, conforme à l’Eurocode 5, intègre les Charges Permanentes (G) et les Charges Variables (Q) (Neige/Vent) spécifiques à votre zone :

1. Vérification aux États Limites Ultimes (ELU) :

Calcul de la capacité de résistance pour éviter la rupture de la panne sous des contraintes extrêmes (charge maximale).

2. Vérification aux États Limites de Service (ELS) :

Contrôle de la déformation admissible (flèche) pour garantir que la panne ne cause aucun dommage aux éléments non structurels (tuiles, plafonds) et assure la planéité du toit dans le temps.

.

Le dimensionnement de la nouvelle panne doit être conforme aux deux principales normes de la construction pour la charpente bois :

Eurocode 1 (EN 1991) :

Définit les charges et les actions à prendre en compte (poids de la couverture, vent, neige) spécifiques aux Pyrénées.

Eurocode 5 (EN 1995) :

Dédié au calcul des structures en bois. Il nous donne les formules exactes pour déterminer la section minimale en fonction des contraintes du bois.

Importance du DTU 31.1

Le DTU 31.1 (Charpentes) valide et encadre l’application de ces Eurocodes dans le contexte français, assurant la conformité aux règles de l’art de la réfection de charpente.

Nous commençons par chiffrer précisément toutes les Charges Permanentes (G) du toit, car elles impactent directement le dimensionnement.

Poids de Couverture (Exemple) :

• Tuile de Courant (Marseille) : Poids total de 4368 kg (basé sur 13 tuiles au m² pour 105 m2).

Faîtière Losangée :

• Poids total exact de 176,25 kg pour les 15 m de faîtage.

Masse Structurale et Support :

• Chevrons KVH : Poids total de 380,24 kg (section 60×80 mm).

Lattage (DTU) :

• Poids précis du lattage/contre-lattage (calepinage à 343,5 mm) d’environ 295 kg.

Accessoires :

• Poids de l’isolant mince (59,50 kg), du closoir (2,76 kg) et des systèmes de gouttière (15,81 kg).

Conclusion  En chiffrant ainsi chaque élément, nous obtenons la charge ‘G’ la plus réaliste possible pour la zone de notre panne intermédiaire.

La photographie ci-dessus n’est pas seulement un avant/après, c’est la preuve concrète des risques liés au sous-dimensionnement d’une charpente. L’ancienne panne faîtière, avant son remplacement, présentait trois déformations majeures qui compromettaient la sécurité de toute la toiture :

Diagnostic de Défaillance

1. Le Vrillage en « S » (Torsion) :
   • Le bois a été soumis à des forces opposées (les deux versants de la toiture : Sud et Nord) qui ont exercé des poussées horizontales inégales.
   • Visuellement, la panne a formé un vrillage en « S » : le pan Sud la poussait vers le Nord, tandis que le pan Nord la poussait vers le Sud.
   • Ce phénomène de torsion est amplifié par l’absence ou l’affaissement des liens (les supports des fermes), qui ne jouaient plus leur rôle de contreventement.
2. Le Danger Imminent : Rupture et Effondrement Majeur :
   • Notre expertise a permis de confirmer que la panne, incapable de supporter les charges (G et Q), était au bord de la rupture. La déformation verticale (flèche) annonçait que la panne allait casser si rien n’était fait.
   • Une rupture de la panne faîtière aurait immédiatement entraîné l’effondrement du faîtage, déclenchant un effet domino structurel.
   • Cet effondrement aurait pu emporter une partie entière du pan de toiture ainsi que les chevrons adjacents, créant un effondrement majeur qui aurait mis en péril la stabilité globale de la structure de la maison. C’est pourquoi, dès l’identification d’un tel risque, une intervention de sécurité est impérative.
3. L’Affaissement des Supports (Liens/Poinçon) :
   • Le diagnostic a également révélé un affaissement des supports de ferme qui soutenaient cette panne, confirmant une chaîne de défaillances structurelles liées à des sections de bois initialement trop faibles pour les contraintes climatiques des Hautes-Pyrénées.

Conclusion : Le remplacement de cette panne, jugée non conforme et dangereuse par notre expertise, était une intervention de sécurité indispensable. Nous avons ainsi agi pour éliminer le risque d’effondrement majeur et pour restaurer la fonctionnalité essentielle de la charpente.

Les normes européennes (Eurocode 1 et 5) et les DTU (Document Technique Unifié) ne sont pas de simples formalités ; elles sont le gage que votre nouvelle charpente pourra résister :

1. Aux Charges Permanentes (G) : Le poids constant de la couverture (tuiles, faîtières, chevrons, etc.).
2. Aux Charges Variables (Q) : Les contraintes climatiques spécifiques à la région (poids record de la neige et action du vent dans les Hautes-Pyrénées).

Le respect de ces normes garantit que la panne est correctement dimensionnée pour supporter, sans déformation excessive ni rupture, la combinaison de toutes ces charges sur toute la durée de vie de la maison.

L’Exemple HMLS 65

Comme nous l’avons démontré avec l’étude détaillée pour le remplacement des pannes intermédiaires (calcul des charges $G$ et $Q$), nous appliquons rigoureusement la même méthodologie.

La nouvelle panne que vous voyez installée ici est la traduction concrète de cette étude : une pièce dont la section n’est pas choisie au hasard, mais calculée précisément selon les exigences de l’Eurocode 1, de l’Eurocode 5, et du DTU 31.1. Cet engagement envers les normes met fin au risque structurel et assure la pérennité de votre habitation.

En tant qu’expert charpentier dans les Hautes-Pyrénées, HMLS 65 prend la décision de remplacer les chevrons sur la base de plusieurs critères techniques, tous définis par l’Eurocode 5 et le DTU 31.1 :

• La Section : Est-elle suffisante pour les charges climatiques (neige/vent du 65) ?

• L’État du Bois : Présence de pourriture, attaques d’insectes, ou déformations.

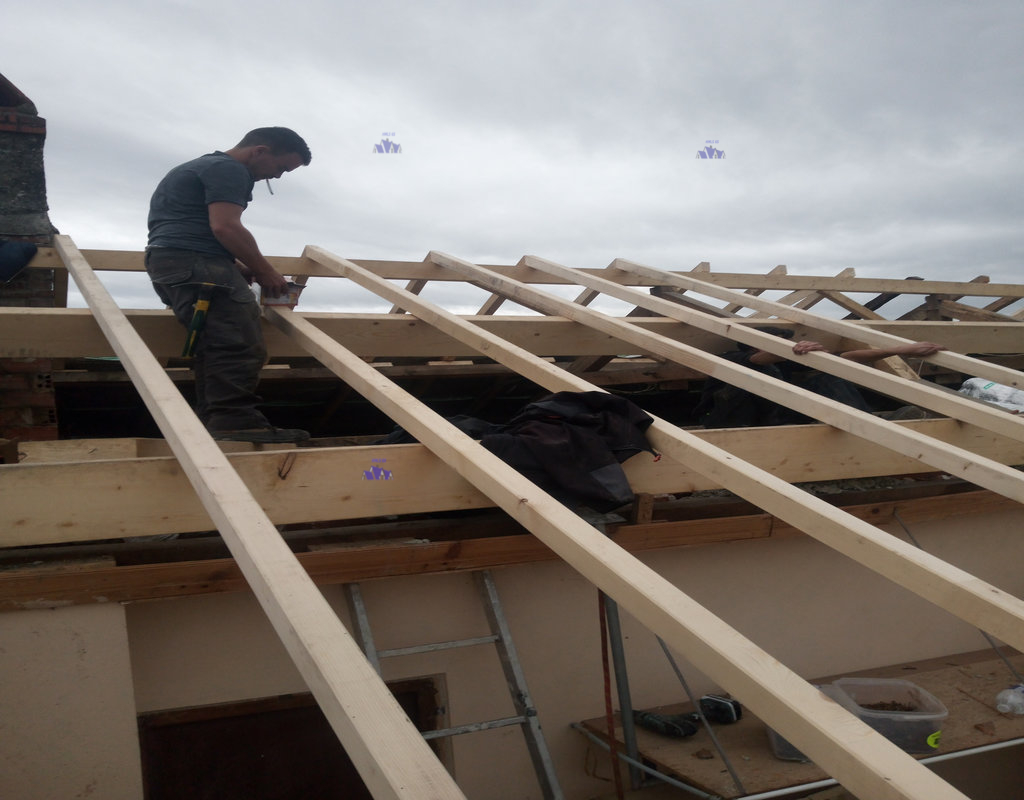

• La Continuité : Le chevron doit être posé d’un seul tenant de la sablière au faîtage.

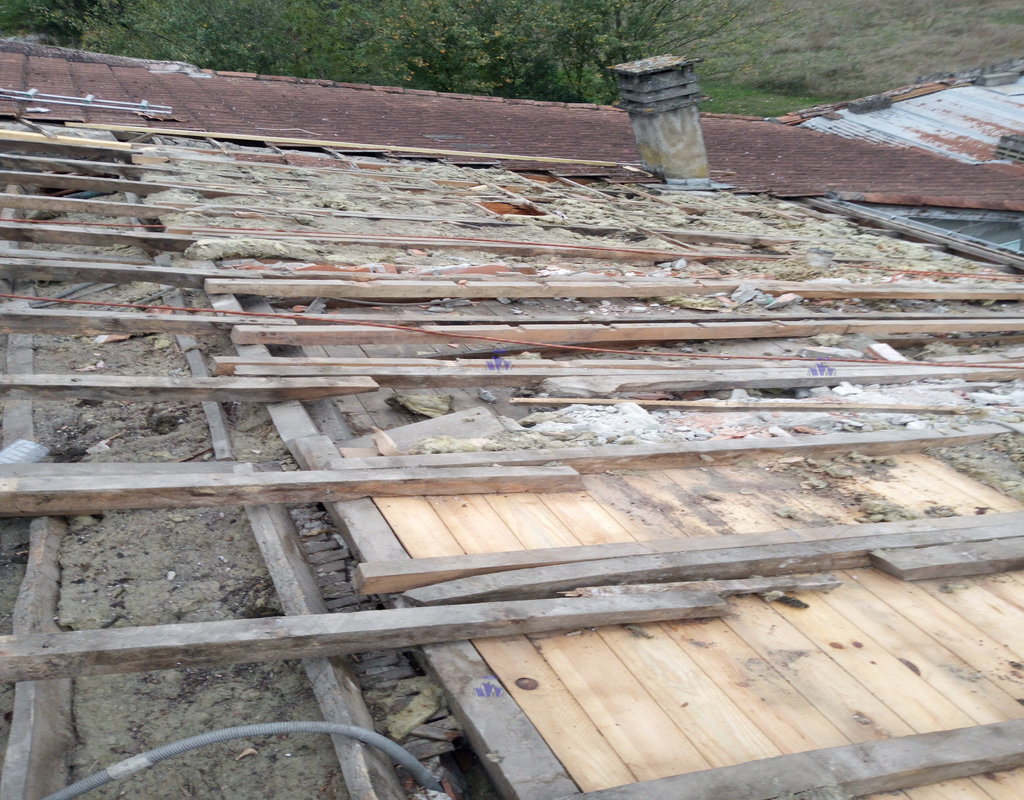

Toute déviation par rapport à ces exigences techniques (comme l’usage de pièces trop courtes ou endommagées) est un signal clair pour notre charpentier qualifié qu’une rénovation de charpente en bois massif est indispensable. C’est la garantie de la solidité de votre toiture pour de nombreuses années.

En tant qu’expert charpentier dans les Hautes-Pyrénées, HMLS 65 a établi un diagnostic de charpente clair et sans appel. La photo que vous visualisez est la preuve d’une grave non-conformité structurelle. L’ancienne pose était effectuée avec des morceaux de bois raboutés et assemblés, une technique strictement interdite par le DTU 31.1. Ces multiples raccords ne pouvaient plus garantir la stabilité locale de la toiture.

Notre rôle, en tant que charpentier qualifié pour la rénovation de charpente en bois, est de mettre fin au risque. Le constat technique est que, sous l’effet des charges extrêmes (neige, vent) dans le 65, ces assemblages faibles auraient pu entraîner un effondrement majeur. Pour cette raison d’impératif de sécurité, nous avons procédé au remplacement par des chevrons d’un seul tenant, calculés selon l’Eurocode 5, assurant ainsi la solidité de la toiture pour les décennies à venir.

Les pannes intermédiaires sont solidement ancrées dans les murs pignons. Pour assurer leur parfaite stabilité et l’alignement précis de la structure pendant la pose des chevrons, nous avons réalisé un petit coffrage de maintien sur le mur de refend (mur intérieur).

Ce protocole est stratégique : il permet de valider le positionnement de la charpente traditionnelle avant toute finition définitive. Une fois l’ossature stabilisée, nous procéderons au coffrage final. Ce dernier englobera l’arase, le mur de refend et les extrémités de la panne intermédiaire, assurant ainsi une liaison structurelle définitive et une solidité de votre toiture maximale.
